Вот расшифровка процесса, описанного в статье:
1.

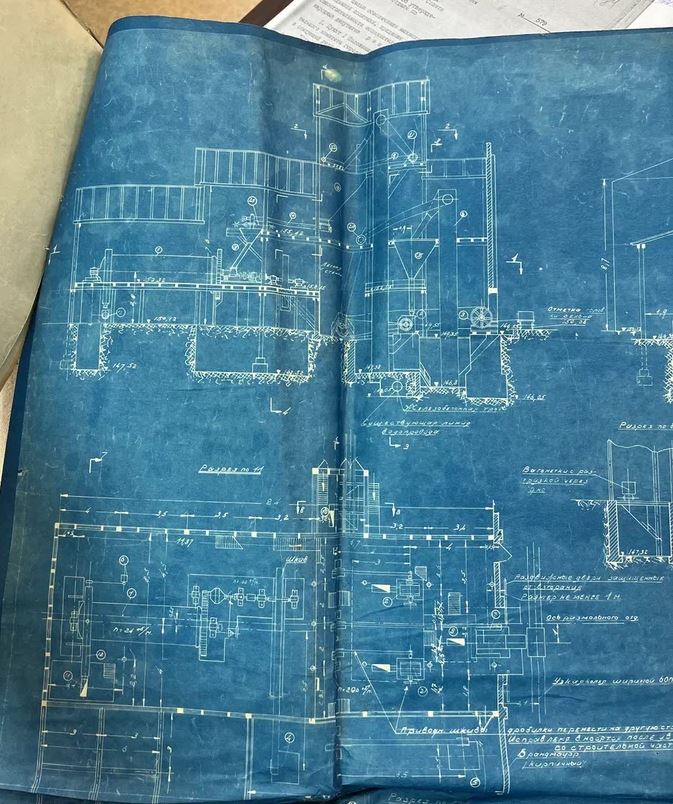

«Производство глинит-цемента, на первый взгляд, несложно. Валюшка (кирпич-сырец), обожженная при температуре 800 градусов, колется на куски дробилкой «Блек», проваливается в элеваторную яму, затем ковшами элеватора поднимается вверх, откуда по деревянным желобам самотеком идет в мельницы.
Две мельницы «Клеро» превращают валюшку в крупку. Крупка еще раз поднимается наверх, в бункера.
2.

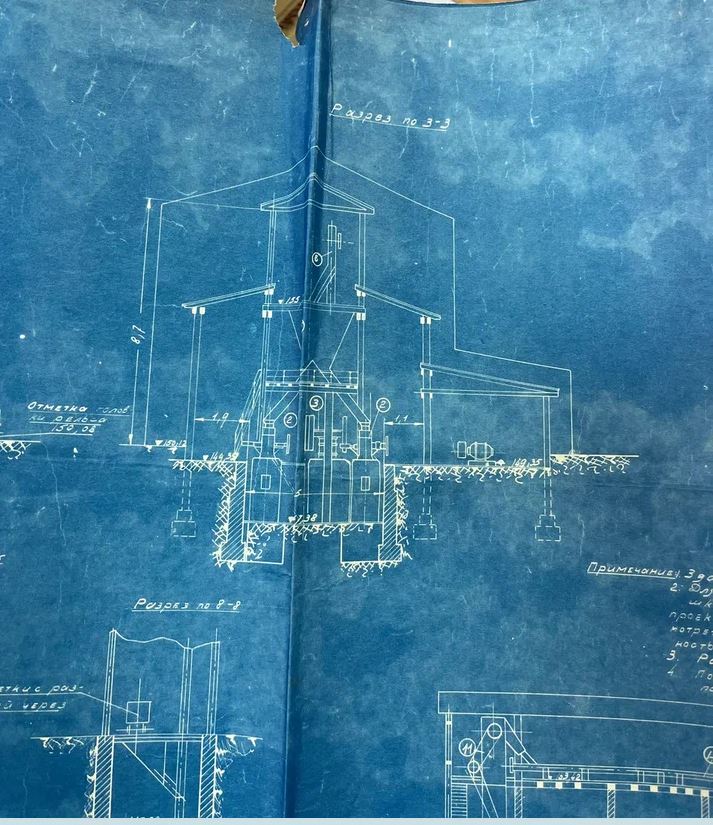

Бункер разделен на две части — в одной находится размолотая обожженная валюшка, в другой — гашеная известь-пушонка. Под бункером установлен смесительный аппарат. В двух полукруглых желобах вращается по широкополостному винту-шнеку. Винты по форме и размеру одинаковые, но один вращается раза в три быстрее другого. Отделения бункера двумя трубами соединены с желобами смесителя. По одной трубе непрерывным потоком сыплется валюшка, по другой — пушонка. Шнеки смесителя в равные отрезки времени прогоняют определенное количество валюшки и пушонки, первой по весу в четыре раза больше второй.
3.
Из аппарата выходит почти готовый глинит-цемент. Остается только размолоть его до требуемой тонины. Эта последняя операция производится в трубчатой мельнице «Смита».

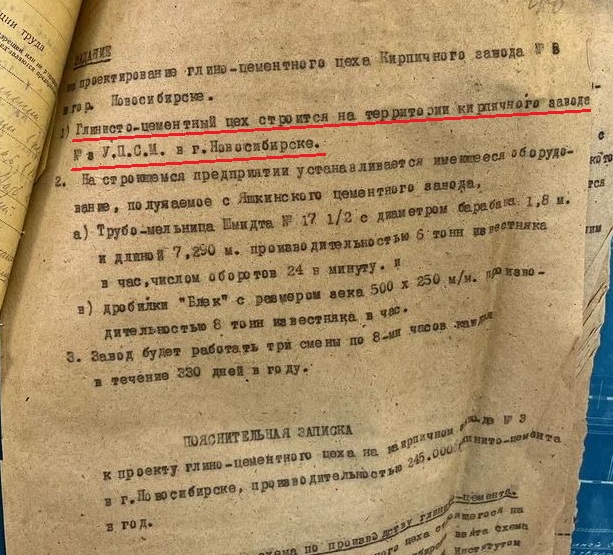

Сразу же из смесителя глинит-цемент попадает в мельницу «Смита» — барабан из бронированной стали, восемь метров длины и 1,2 метра в диаметре. Барабан разделен на две части — одна заполнена кусками помольного камня диабаза, другая — кусочками круглого железа, величиной в палец. Когда мельница начинает делать свои 24 оборота в минуту, камни и железо бешено мечутся по барабану, грохоча подобно грому.
В мельнице «Смита» сначала диабаза, а потом железная лапша растирают глинит-цементную смесь в тончайший порошок. Помол считается законченным лишь тогда, когда через сито, имеющее 4900 отверстий на квадратный сантиметр, проходит не меньше 80 процентов глинит-цемента.
В мельнице «Смита» заканчивается производственный процесс. Отсюда глинит-цемент сыплется в ящики...»

Технология, описанная в тексте, НЕ является классической в общепринятом индустриальном смысле (как портландцемент), но она является классической для «кустарно-заводского» сектора 1930-х годов.
Вот почему это особенный процесс:
    1. Сухой метод активации: В отличие от «мокрого» портландцементного производства, здесь используется только сухое смешивание компонентов. Это значительно упрощает аппаратную схему (не нужны огромные печи для дегидратации шлама).
В статье описан «сухой метод» приготовления вяжущего. Это было сделано из практических соображений:
    • Транспортировка: Гораздо выгоднее возить на стройку сухой порошок в ящиках, чем сырую смесь, которая начнет схватываться прямо в пути или в желобах.
    • Складское хранение: Сухая смесь могла храниться какое-то время, сохраняя активность.

    2. Дозирование шнеками: Описание смесительного аппарата с винтами (шнеками), вращающимися с разной скоростью для точного соблюдения пропорции 4:1 — это гениальное в своей простоте инженерное решение. Это обеспечивало нужный химический состав без сложных автоматических весов.
Почему соотношение 4:1 — это важно?
Это соотношение подобрано инженерами 30-х годов опытным путем для достижения максимальной прочности:
    • Если извести будет меньше (например, 10:1), то «клейкости» (связывающей силы) будет недостаточно, чтобы превратить смесь в камень.
    • Если извести будет больше (например, 2:1), то смесь будет слишком «жирной» (как говорят строители), она даст огромную усадку при высыхании и покроется сеткой трещин.

    3. Мельница «Смита»: Это классическая трубная мельница каскадного типа. Использование диабаза (природный камень) и «железной лапши» (мелющих тел) показывает, как выкручивались инженеры в условиях дефицита литых стальных шаров.
Инженерное резюме
Данная технология — это гибрид: она взяла промышленные методы помола (мельница «Смита») и адаптировала их под примитивное исходное сырье (обожженная валюшка-кирпич).
Для 1930-х годов это был «высокий класс» изобретательности. Инженеры смогли превратить обычный кирпич в гидравлическое вяжущее с помощью простых механических узлов, которые можно было собрать из имеющегося оборудования (дробилки «Блек», мельницы «Клеро»).

Главная «магия» — реакция при затворении
Когда ты добавляешь в эту смесь воду на стройке, происходит то, что в химии называется гидратацией.
    • Обожженная глина (валюшка): В ней уже разрушена кристаллическая решетка (благодаря обжигу на 800°C). Она «голодна» и готова реагировать с кальцием.
    • Известь-пушонка: Это источник кальция.
    • Реакция: Как только ты добавляешь воду, кальций из пушонки начинает активно «атаковать» частицы обожженной глины. В результате образуются гидросиликаты кальция — это те же самые «цементные камни», которые дают прочность современному бетону.

Можно ли было добиться качества по ГОСТ 2544-44?
Да, этой технологии было достаточно, чтобы соответствовать требованиям того ГОСТа.
    • Почему? ГОСТ 2544-44 устанавливал требования к прочности (марки 50 и 100) и к содержанию активных компонентов. Процесс, описанный в статье (дозировка шнеками в пропорции 4:1 и тщательный помол в трубной мельнице), был вполне способен обеспечить гомогенность смеси.
    • Результат: В таких «кустарно-заводских» условиях получали продукт, который был предсказуем. Главным условием было качество глины. Если в глине было достаточно глинозема (те самые 14%+), то при таком помоле химическая реакция с известью при твердении протекала эффективно.

Почему температура обжига 800°C — это критический порог?
Температура 800°C выбрана не случайно. Это «золотая середина» для активации глины:
    • Если ниже 600°C: Глина останется «сырой». Она будет просто инертным наполнителем, как песок, и не вступит в реакцию с известью. Прочности не будет.
    • Если выше 900–1000°C: Начнется процесс «пережога» (спекания), глина начнет превращаться в стекловидную массу или в неактивные силикаты. Она «закроется» внутри себя, станет слишком твердой, и известь не сможет «пробить» её структуру при затворении водой.

Почему это важно для инженера 1930-х: Инженеры того времени понимали, что им нужно получить максимально «аморфную» и «активную» структуру. При 800°C из глины уходит химически связанная вода, её кристаллическая решетка разрушается, и она становится «голодной» до кальция из извести. Это идеальное состояние для того, чтобы стать «цементным порошком».

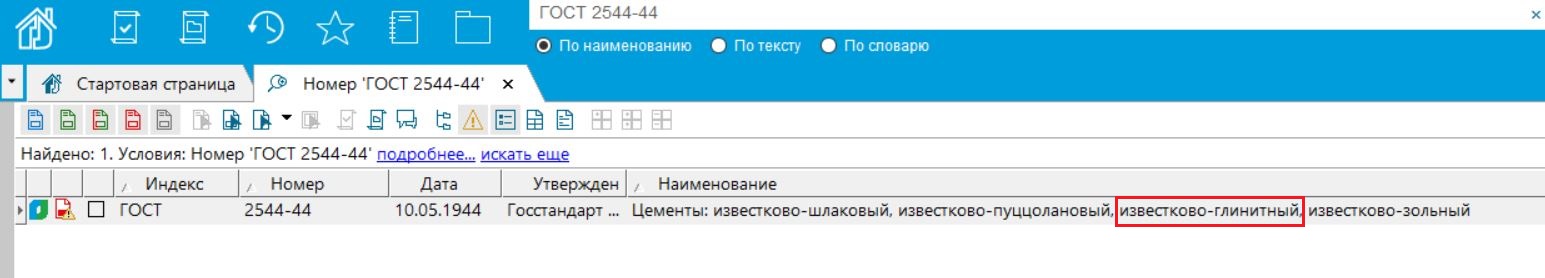

Классификация Глинит-цемента (по ГОСТ 2544-44)
Согласно этому стандарту, глинит-цемент классифицировался по маркам прочности:
    • Марка 50
    • Марка 100
Система была достаточно простой: марка цемента соответствовала его пределу прочности при сжатии (в кг/см²) образцов через 28 суток твердения.

Технические нюансы «Глинита»
Чтобы материал попал под определение «глинит-цемента» по этому ГОСТу, он должен был соответствовать строгим критериям состава:
    • Активная добавка: Обожженная глина (глинит) или глиеж (природная обожженная глина).
    • Содержание глинозема (Al2​O3​): В активной добавке должно было быть не менее 14%. Именно высокое содержание глинозема обеспечивало материалу гидравлические свойства и определенную водостойкость.
    • Активатор: Известь (обычно 40% и более, чтобы повысить воздухостойкость).

Разница между Роман-цемент и Глинит-цементом была принципиальной для инженера 40-х годов:
    1. Роман-цемент (ГОСТ 2542-44): Делался из «природного готового сырья» (мергеля). Это была «старая школа».
    2. Глинит-цемент (ГОСТ 2544-44): Это «конструктор». Ты берешь отдельно известь, отдельно обжигаешь глину (создаешь искусственную пуццолану) и смешиваешь их.
По сути, в 1944 году государство пыталось систематизировать все доступные «заменители» портландцемента, чтобы максимально использовать локальные карьеры. Глинит-цемент был чуть более «продвинутым» в плане химии, чем просто романцемент, так как инженер мог контролировать активность добавки (глинита), варьируя температуру обжига глины.

Какая была технология?
В 1930-е годы на заводе была внедрена классическая для того времени «мокрая» технология производства (по крайней мере, на начальных этапах развития предприятия).
    • Процесс: Сырье измельчалось и перемешивалось с водой до состояния жидкого шлама. Этот шлам затем подавался во вращающиеся печи (огромные стальные цилиндры длиной в десятки метров), где при температуре около 1450°C происходило спекание сырья в клинкер.
    • Почему «мокрая» технология: Она позволяла добиться идеального химического состава сырьевой смеси, что было критически важно для качества продукта, так как в 30-е годы аналитическая химия на заводах еще не достигла нынешней точности автоматизации.

Что являлось сырьем?
Геологи нашли в районе реки Бердь уникальное сочетание компонентов:
    1. Известняк: Его запасы в районе Искитима оказались колоссальными. Это основа цемента (оксид кальция).
    2. Глинистые сланцы: В отличие от простой кирпичной глины, сланцы — это более плотная и «правильная» по составу порода, которая идеально подходила для производства высокомарочного портландцемента.
Искитим стал местом строительства именно из-за того, что эти два компонента (известняк и сланец) залегали буквально рядом друг с другом. Это сокращало затраты на логистику почти до нуля.
